Opis

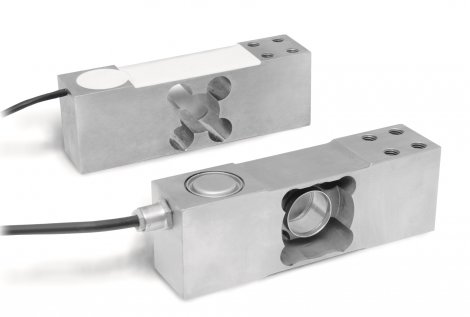

Czujnik wagowy tensometr – UTILCELL M190
PODSTAWOWE CECHY:
M190a 50-75-120-200-350kg
M190a Stop niklowanej stali IP66 250-400kg
wersja stal kwasoodporna
M190i (15..400kg)15-20-30-50-75-120-200-350 kg
Pojemność nominalna: 15-20-30-50-75-120-200-350 kg ( maksymalna wielkość pomostu 600×600 mm) – 15-20-30kg tylko wersja (niklowana)
Pojemność nominalna: 250 – 400 kg (maksymalna wielkość pomostu 800×800 mm)
Jednopunktowe ogniwo obciążeniowe, stal niklowana (wersja a ) lub stal nierdzewna (wersja 'i’)
Wysoka dokładność również przy obciążeniu niewspółosiowym
Specjalnie do zastosowania w tych aplikacjach ważących: platforma bezpośrednia o wymiarach do 350 x 350 mm, waga wypełniająca
Zabezpieczone przed wilgocią IP 65 werzja a lub IP 68 / IP 69K werzja stal nierdzewna.
4-przewodowe połączenie elektryczne (wersja 'a’)
6-przewodowe (dwa przewody kompensacyjne) połączenie elektryczne (wersja 'i’)
wersja ATEX (opcjonalnie) dla stref 0-1-2 (gaz) oraz 20-21-22 (pył)
| Nominalna pojemność | 15-20-30-50-75-120-200-350-250-400 | kg |
|---|---|---|
| Klasa dokładności | 4000/3000 (a/i) | n.OIML |
| Minimalne obciążenie stałe | 0 | %Ln |
| Obciążenie serwisowe | 150 | %Ln |
| Bezpieczny limit obciążenia | 200 | %Ln |
| Całkowity błąd | < ±0.017 | %Sn |
| Błąd powtarzalności | < ±0.01 | %Sn |
| Wpływ temperatury na zero | < ±0.01 | %Sn/5K |
| Wpływ temperatury na czułość | < ±0.006 | %Sn/5K |
| Błąd pełzania (30 minut) | < ± 0.016 | %Sn |
| Kompensacja temperatury | -10 to +40 | ° C |
| Ograniczenia temperatury | -20 to +70 | ° C |
| Nominalna czułość (Sn) | 2± 10% | mV/V |
| Znamionowe napięcie wejściowe | 10 | V |
| Max. napięcie wejściowe | 15 | V |
| Impedancja wejściowa | 400 ± 20 | Ohm |
| Impedancja wyjściowa | 350 ± 3 | Ohm |
| Brak obciążenia | < ±2 | %Sn |
| Rezystancja izolacji | > 5000 | MOhm |
| Max. ugięcie (w Ln) | 0.3 – 0.5 | mm |
